marchio della Uniweld


Vendita Gas Tecnici e Materiali per saldatura



Consumabili per brasature e saldobrasature CONSUMABILI PER SALDATURA OSSI-ACETILENICA, SALDOBRASATURA, BRASATURA    BRASATURA    e STAGNATURA

La Uniweld é in grado di fornire una ampia gamma di bacchette nude o rivestite per saldobrasature.

Leghe per saldatura autogena

Bacchette per la saldatura ossi-acetilenica

immagine articolo descrizione note
Ferro ricotto EN 12536: O I
AWS A 5.2: R45 		Bacchetta in ferro speciale ricotto idonea alla saldatura ossiacetilenica (autogena) su ferro e acciai al carbonio e carbonio – manganese di medie caratteristiche meccaniche.
Alluiminio -
Kalsil		 EN 573-3 EN AW-4043A (AlSi5)
Bacchetta in alluminio con disossidante incorporato, impiegabile su leghe serie 1xxx, 3xxx, 6xxx; rimuovere i residui di disossidante con opportuno lavaggio; temperatura di fusione 573 - 632 °C.



Leghe per saldobrasatura

A base ottone (rame+zinco), idonee per acciai al carbonio, rame e ghisa, per saldature testa a testa e tubazioni di grande diametro; la temperatura di fusione é intorno ai 900 °C con ottime caratteristiche meccaniche del giunto.

immagine articolo descrizione note
A210 / AF210 - Ottone EN ISO 17672: Cu470a
EN1044: Cu301
DIN 8513: CuZn40		 Bacchette nude (A210) o rivestite (AF210) in ottone
composizione: Cu 60% + Si 0,3% + Zn resto
temp. esercizio: 900 °C
intervallo di fusione: 875-895 °C
A101 / AF101- Ottone-Ni EN ISO 17672: Cu773
EN1044: Cu305
DIN 8513: CuNi10Zn42		 Bacchette nude in ottone con nichel
composizione: Cu 48% + Si 0,25% + Ni 9,5% + Zn resto
temp.esercizio: 910 °C
intervallo di fusione: 890-920 °C
A102 / AF102 Ottone-Ni-Ag EN ISO 17672: Cu773
EN1044: Cu305
DIN 8513: CuNi10Zn42+Ag		 Bacchette nude (A102) o rivestite (AF102) in ottone con nichel e argento; resistenza meccanica fino a 785 N/mm2
composizione: Cu 48% + Si 0,25% + Ni 9,5% + Ag 1% + Zn resto
temp.esercizio: 890 °C
intervallo di fusione: 870-900 °C



Leghe per brasatura

Leghe Rame+Fosforo Indicate per componenti in rame (non serve il disossidante) e per leghe di rame (ottone Cu-Zn oppure bronzo); non utilizzabili su ferro, acciaio, nickel o per giunzioni esposte a zolfo o acqua salata.

Leghe Rame+Fosforo+Argento. Indicate per componenti in rame e sue leghe, specialmente se soggetti a vibrazioni.
bacchette per brasatura rame-fosforo, con etichetta

Da considerare: più é alto il contenuto di fosforo, minori sono la conduttività elettrica e la duttilità del giunto (capacità di un corpo o di un materiale di deformarsi plasticamente sotto carico prima di giungere a rottura, cioè la capacità di sopportare deformazioni plastiche); l'aggiunta di argento consente di ridurre la temperatura di fusione della lega e allargare l'intervallo di fusione

immagine articolo descrizione note
GalFlo CuP7,3 - Rame/Fosforo EN ISO 17672: CuP181
EN1044: -
DIN 8513: -		 Bacchette non rivestite, ideali per giunzioni su rame e sue leghe (escluse leghe contenenti ferro o nichel) che lavorano tra -60 °C e +150 °C
composizione: P 7,3% + Cu 92,7%
temp. lavoro: 730 °C
intervallo fusione: 710-793 °C
resistenza alla trazione 250 N/mm2
GalFlo CuPAg2 - Rame/Fosforo con 2% argento EN ISO 17672:CuP279
EN1044: CP105
DIN 8513: ~ L Ag2P		 Bacchette nude tonde (ø 2) o quadre (2x2) per giunzioni su rame e sue leghe(escluse leghe contenenti ferro o nichel) che lavorano tra -60 °C e +150 °C
composizione: Ag 2% + P 6,3% + Cu resto
temp.lavoro: 740 °C
intervallo di fusione: 645-825 °C
resistenza alla trazione 250 N/mm2
GalFlo CuPAg5 BP - Rame/Fosforo con 5% argento EN ISO 17672:CuP281
EN1044: CP104
DIN 8513: -		 Bacchette nude tonde (ø 2) o quadre (2x2) per giunzioni su rame e sue leghe (escluse leghe contenenti ferro o nichel) che lavorano tra -60 °C e +150 °C
composizione: Ag 5% + P 6% + Cu resto
temp.lavoro: 710 °C
intervallo di fusione: 645-810 °C
resistenza alla trazione 250 N/mm2

.

Leghe d'argento per brasatura

Indicate per la brasatura componenti in acciaio, acciai inossidabili, rame e leghe di rame, nichel e leghe di nichel; tutte le leghe (sia ternarie che quaternarie) sono prive di cadmio e dal 2019 il disossidante delle bacchette rivestite é privo di acido borico (BF = borium free)
bacchette per brasatura con leghe di argento, con etichetta

immagine articolo descrizione note
GalFlo 20 Si - Ag20% EN 17672: Ag220
EN 1044: AG 206
DIN 8513: L-Ag20		 Bacchette rivestite
composizione: Ag 20% + Zn 36% + Si 0,15 + Cu resto
temp. lavoro: 810 °C
intervallo di fusione: 690-810 °C
carico di rottura 380 N/mm2
GalFlo 34 SnSi - Ag34%Sn EN 17672: Ag134
EN 1044: AG 106
DIN 8513: L-Ag34Sn		 Bacchette rivestite
composizione: Ag 34% + Zn 27,5% + Sn 2,5% + Si 0,1% + Cu resto
temp.lavoro: 710 °C
intervallo di fusione: 630-735 °C
carico di rottura 360 N/mm2
GalFlo 40 SnSi - Ag40%Sn EN 17672: Ag140
EN 1044: AG 105
DIN 8513: L-Ag40Sn		 Bacchette rivestite o nude
composizione: Ag 40% + Zn 28% + Sn 2% + 0,1% + Cu resto
temp.lavoro: 690 °C
intervallo di fusione: 650-710 °C
carico di rottura 430 N/mm2
GalFlo 45 SnSi - Ag45%Sn EN 17672: Ag145
EN 1044: AG 104
DIN 8513: L-Ag45Sn		 Bacchette rivestite o nude
composizione: Ag 45% + Zn 25,5% + Sn 2,5% + Si 0,1% + Cu resto
temp.lavoro: 670 °C
intervallo di fusione: 640-680 °C
carico di rottura 350 N/mm2
GalFlo 55 SnSi - Ag55%Sn
EN 17672: Ag155
EN 1044: AG 103
DIN 8513: L-Ag55Sn		 Bacchette rivestite o nude
composizione: Ag 55% + Zn 22% + Sn 2% + Si 0,1% + Cu 20,9%
temp.lavoro: 660 °C
intervallo di fusione: 630-660 °C
carico di rottura 350 N/mm2
Disossidante Disossidante in polvere o in pasta per leghe d'argento

.

Leghe per brasatura dolce e stagnatura

(es. stagno, stagno-piombo)

rocchetto di lega stagno per brasatura dolce



immagine articolo descrizione note
Lega animata Stagno+Argento 3,5%
Rocchetto (bobinetta) di lega stagno con 3,5% di argento, per brasatura dolce.
disponibile in bobinetta da 250 grammi ø 2,0



Leghe per brasatura alluminio

immagine articolo descrizione note
Lega ZnAl -
450 FCT		 Filo animato tubolare con disossidante neutro per la brasatura di giunzioni Al-Al, oltre che Al-Cu, Al-ottone e Al-inox; temperatura di fusione 450-490 °C; disponibile in bobinetta ø 1,6 x 500 grammi.
Lega Sn+Cu3% -
711 Pb free		 Filo animato autostagnante, conforme Rohs, utilizzato per stagnatura (temperatura di fusione 230-250 °C) del'alluminio e sue leghe.





Informazioni aggiuntive

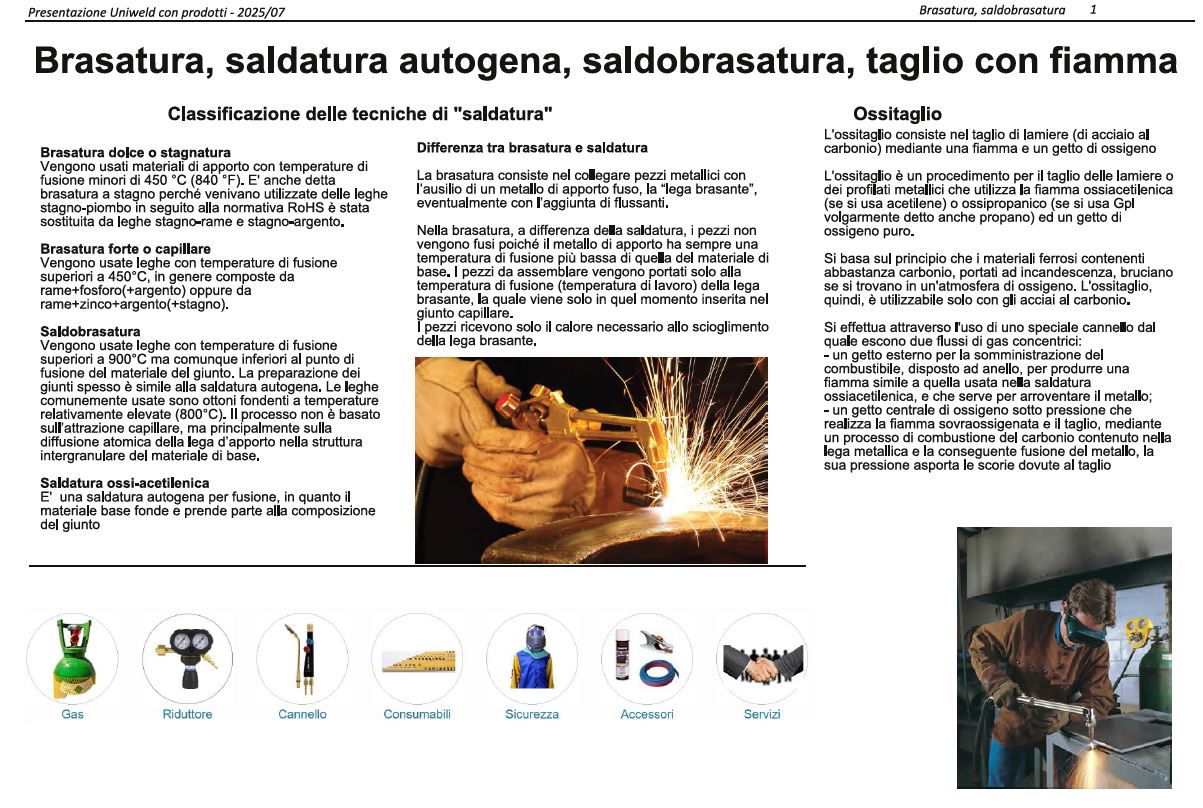

Puoi consultare la sezione del nostro catalogo in .pdf catalogo Uniweld in pdf



Alcuni di questi prodotti sono disponibili solo nelle zone coperte direttamente .

La Uniweld non é un'azienda produttrice e non é titolare dei marchi citati
